Cómo calcular fusibles de media tensión correctamente

✅ Para calcular fusibles de media tensión, considera la corriente nominal, el tipo de carga, el tiempo de operación y las características del sistema. ¡Precisión y seguridad son clave!

Calcular fusibles de media tensión correctamente es un proceso esencial para garantizar la seguridad y eficiencia de los sistemas eléctricos. Los fusibles son dispositivos de protección que se utilizan para evitar sobrecargas y cortocircuitos en las instalaciones eléctricas. Para realizar este cálculo, es fundamental conocer la corriente nominal, el tipo de carga y las características específicas del fusible.

Exploraremos los aspectos más importantes para calcular fusibles de media tensión, incluyendo los factores que influyen en la selección del fusible adecuado y cómo determinar su capacidad de interrupción. A continuación, se presentan los principales pasos y consideraciones que debes tener en cuenta.

Factores a considerar para el cálculo

• Corriente nominal de la carga: Es fundamental conocer la corriente que va a circular por el fusible. Esta se determina en función de la carga conectada y se mide en amperios (A).
• Tipo de carga: Las cargas pueden ser resistivas, inductivas o capacitivas, y cada tipo tiene un comportamiento diferente al momento de un cortocircuito.
• Características del fusible: Existen diferentes tipos de fusibles para media tensión, cada uno con distintas capacidades de interrupción y características de tiempo de respuesta.

Pasos para calcular el fusible

1. Determina la corriente de carga: Utiliza la fórmula I = P / (√3 × V) para cargas trifásicas, donde I es la corriente, P es la potencia en vatios y V es la tensión en voltios.
2. Selecciona el tipo de fusible: Dependiendo de la carga, selecciona un fusible que sea adecuado para la aplicación. Por ejemplo, para cargas inductivas, se recomiendan fusibles de tipo «time-delay».
3. Calcula la capacidad de interrupción: Asegúrate de que la capacidad de interrupción del fusible sea mayor que la corriente de cortocircuito máxima esperada en la instalación.
4. Verifica las normas y estándares: Consulta las normativas locales y los estándares internacionales que regulan la instalación de fusibles en media tensión.

Ejemplo práctico

Imaginemos que tienes una carga trifásica de 30 kW a una tensión de 400 V. Primero, calculamos la corriente:

I = 30000 W / (√3 × 400 V) ≈ 43.3 A

Basado en esta corriente, deberías seleccionar un fusible que tenga una corriente nominal superior a 43.3 A. Si se trata de una carga inductiva, elige un fusible de tipo «time-delay» adecuado para la protección de motores.

Consejos finales

• Siempre consulta con un ingeniero eléctrico para validar tus cálculos y elecciones.
• Realiza un mantenimiento regular de los fusibles instalados para asegurar su correcto funcionamiento.
• Considera las condiciones ambientales en las que se encuentra el fusible, ya que esto puede afectar su rendimiento.

Factores a considerar al seleccionar fusibles de media tensión

La selección adecuada de fusibles de media tensión es crucial para garantizar la protección y eficiencia de los sistemas eléctricos. A continuación, se presentan varios factores que deben tenerse en cuenta al elegir el fusible adecuado:

1. Corriente nominal

La corriente nominal del fusible debe ser mayor que la corriente de operación normal del circuito. Esto asegura que el fusible no se dispare durante el funcionamiento normal. Para calcular la corriente nominal, se puede utilizar la siguiente fórmula:

• I_n = P / (√3 x V), donde:
• P = Potencia en kW
• V = Voltaje en voltios (V)

2. Característica de tiempo

Los fusibles tienen diferentes características de tiempo que determinan su capacidad de respuesta ante cortocircuitos. Es fundamental seleccionar un fusible que posea una adecuada curva de tiempo para el tipo de carga que se está protegiendo:

• Curva rápida: Ideal para cargas inductivas.
• Curva lenta: Recomendada para cargas resistivas.

3. Capacidad de interrupción

La capacidad de interrupción es la máxima corriente de cortocircuito que un fusible puede interrumpir sin fallar. Es vital que esta capacidad sea mayor que la posible corriente de cortocircuito en el sistema. Para determinar la capacidad de cortocircuito, se pueden realizar estudios de cortocircuito en el sistema eléctrico.

4. Tipo de fusible

Existen varios tipos de fusibles de media tensión, como los fusibles de vidrio, cerámica y poliméricos. Cada tipo tiene sus propias características y aplicaciones:

• Fusibles de vidrio: Tienen una buena visibilidad para verificar el estado.
• Fusibles cerámicos: Ofrecen una mayor resistencia al arco eléctrico.
• Fusibles poliméricos: Son más ligeros y suelen tener un costo más bajo.

5. Temperatura ambiente

La temperatura ambiente puede afectar el rendimiento de los fusibles. Es importante verificar las especificaciones del fabricante para asegurar que el fusible seleccionado pueda operar dentro de la rango de temperatura esperado en su instalación. Un fusible que opera a temperaturas más altas puede tener una menor capacidad de corriente.

6. Normativas y regulaciones

Es esencial cumplir con las normativas y regulaciones locales al seleccionar fusibles de media tensión. Esto incluye estándares de seguridad y requisitos específicos que pueden variar según la región. Asegúrese de consultar la normativa nacional o local relevante para su aplicación.

Ejemplo de cálculo

Supongamos que tenemos un sistema que opera a 400 kW en un voltaje de 11 kV. Para calcular la corriente nominal:

1. Calcular I_n: I_n = 400 / (√3 x 11) ≈ 20.91 A.
2. Elegir un fusible con una corriente nominal de al menos 25 A.

Al considerar todos estos factores, podrá seleccionar el fusible de media tensión más adecuado para su aplicación, lo que garantizará la seguridad y eficiencia de su sistema eléctrico.

Pasos detallados para el cálculo de fusibles de media tensión

Calcular correctamente los fusibles de media tensión es crucial para garantizar la seguridad y la eficiencia de cualquier instalación eléctrica. A continuación, se presentan los pasos detallados para realizar este cálculo de manera precisa:

1. Determinación de la corriente nominal

El primer paso es identificar la corriente nominal (In) del circuito. Esta corriente es esencial para seleccionar el fusible adecuado, ya que debe ser capaz de soportar dicha corriente sin fundirse. Se puede calcular utilizando la siguiente fórmula:

In = P / (√3 * V * cos φ)

Donde:

• P = Potencia total en kilovatios (kW)
• V = Voltaje en voltios (V)
• cos φ = Factor de potencia

2. Selección del tipo de fusible

Una vez obtenida la corriente nominal, el siguiente paso es elegir el tipo de fusible adecuado. Existen varios tipos de fusibles de media tensión:

• Fusibles de tipo cartridge: Comúnmente utilizados en aplicaciones industriales.
• Fusibles de tipo expulsion: Ideales para aplicaciones donde se requiere una rápida interrupción de la corriente.
• Fusibles de tipo cutout: Usados en líneas aéreas y sistemas de distribución.

3. Cálculo de la corriente de cortocircuito

El cálculo de la corriente de cortocircuito (Icc) es fundamental para asegurar que el fusible pueda actuar de manera efectiva en caso de un fallo. La corriente de cortocircuito puede calcularse a través de un análisis de la red, considerando las características de los transformadores y las impedancias del sistema. La fórmula general es:

Icc = V / Z

Donde:

• V = Voltaje de la red
• Z = Impedancia total del circuito

4. Selección del tamaño del fusible

Después de calcular la corriente nominal y la corriente de cortocircuito, es necesario seleccionar el tamaño del fusible. Para esto, se recomienda utilizar tablas de fabricantes que indiquen el tamaño del fusible en función de la corriente nominal y la corriente de cortocircuito. A continuación se presenta un ejemplo de una tabla simplificada:

5. Verificación de la capacidad de interrupción

Es importante verificar que el fusible seleccionado tenga la capacidad de interrupción necesaria para manejar la corriente de cortocircuito. Esta capacidad debe ser superior a la corriente de cortocircuito máxima calculada para evitar daños en el equipo y garantizar la seguridad del sistema.

Consejos prácticos

• Siempre consulta las normativas eléctricas locales antes de realizar cualquier instalación o modificación.
• Realiza un mantenimiento regular de los fusibles y del sistema eléctrico para asegurar su correcto funcionamiento.
• Utiliza equipos de protección y medidas de seguridad al realizar cálculos y manipulaciones en sistemas de media tensión.

Recuerda que un cálculo adecuado y una buena selección de fusibles son claves para la seguridad y la eficiencia de cualquier instalación eléctrica.

Preguntas frecuentes

¿Qué es un fusible de media tensión?

Un fusible de media tensión es un dispositivo de protección que interrumpe el circuito en caso de sobrecarga o cortocircuito.

¿Cómo se determina la corriente nominal de un fusible?

La corriente nominal se calcula considerando la carga conectada y el tipo de equipo a proteger, asegurando que el fusible soporte la corriente máxima esperada.

¿Qué factores influyen en la selección de un fusible?

Factores como la tensión de operación, el tipo de carga, la curva de disparo y las condiciones ambientales son cruciales para la selección adecuada.

¿Es necesario un cálculo específico para cada instalación?

Sí, cada instalación tiene características únicas que requieren un análisis personalizado para elegir el fusible correcto.

¿Qué consecuencias puede tener un fusible mal calculado?

Un fusible mal calculado puede provocar fallos en el equipo, daños en el sistema eléctrico y riesgos de seguridad.

Puntos clave para el cálculo de fusibles de media tensión

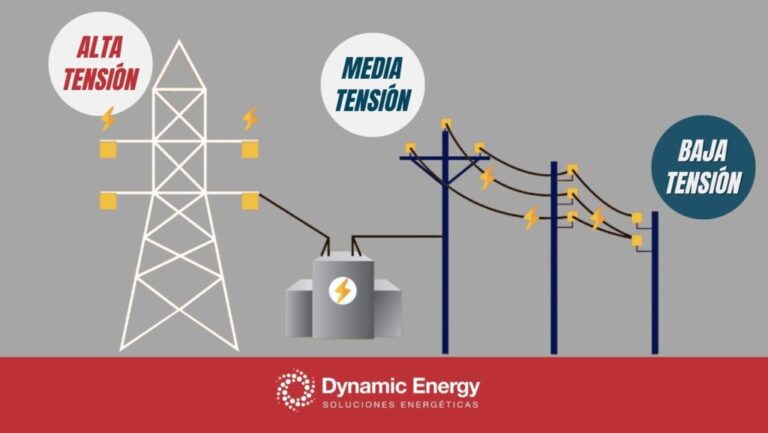

• Definición de media tensión: Generalmente entre 1 kV y 36 kV.
• Tipos de fusibles: Fusibles de corte rápido, fusibles de acción lenta, entre otros.
• Corriente de carga: Considerar la carga máxima y las características del sistema.
• Curvas de disparo: Seleccionar según la naturaleza de la carga (resistiva, inductiva, etc.).
• Condiciones ambientales: Temperatura, humedad y ubicación del fusible pueden afectar su rendimiento.
• Normativas y estándares: Asegurarse de cumplir con las normativas locales y estándares internacionales.
• Mantenimiento: Revisar y reemplazar fusibles regularmente para garantizar su funcionamiento adecuado.
• Documentación: Mantener registros de cálculos y selecciones para futuras referencias.
